Artikel-Nr.
MV5LR.1000.SLR160
MV5LR2.1027.SLR160 (2× Stutzen Ø 90mm hinten)

Weitere Informationen

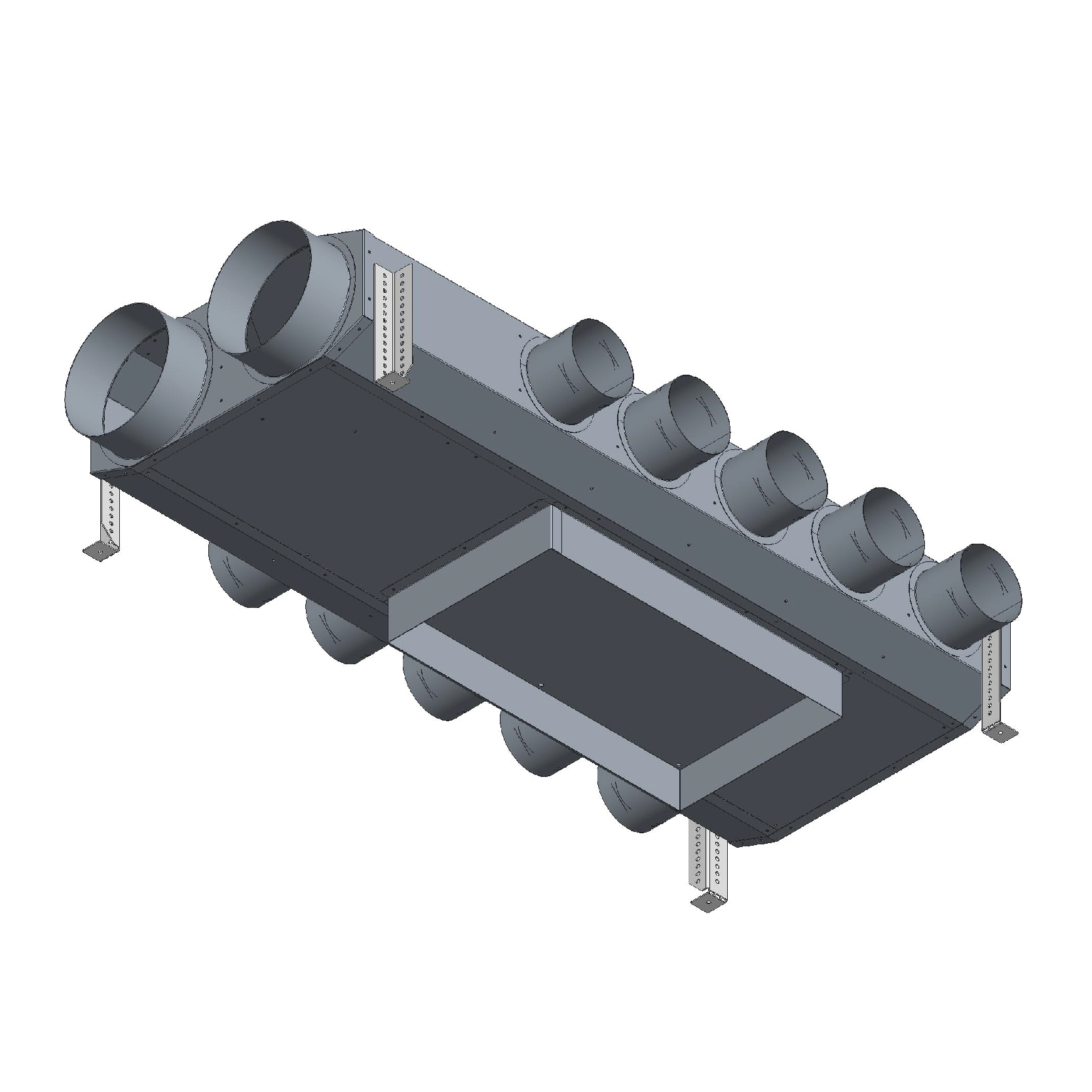

• Unterputz-Hauptverteiler links / rechts für Luftmengen gemäss Merkblatt SIA 382/5.
• Multiverteiler für Zu- und Abluft mit stirnseitigem Hauptanschluss Ø 160mm (Muffenmass).
• 10 Anschlussmöglichkeiten: 5× Stutzen Ø 90mm links, 5× Stutzen Ø 90mm rechts (optional +2× Stutzen Ø 90mm hinten).
• Revisionsöffnung: 450×250mm.
• Anschluss- und Revisionsöffnung sind gegen Verschmutzung verschlossen.
• 4 Stück Montagewinkel fest montiert.
• Die Revisionsabdeckung ist nicht enthalten.

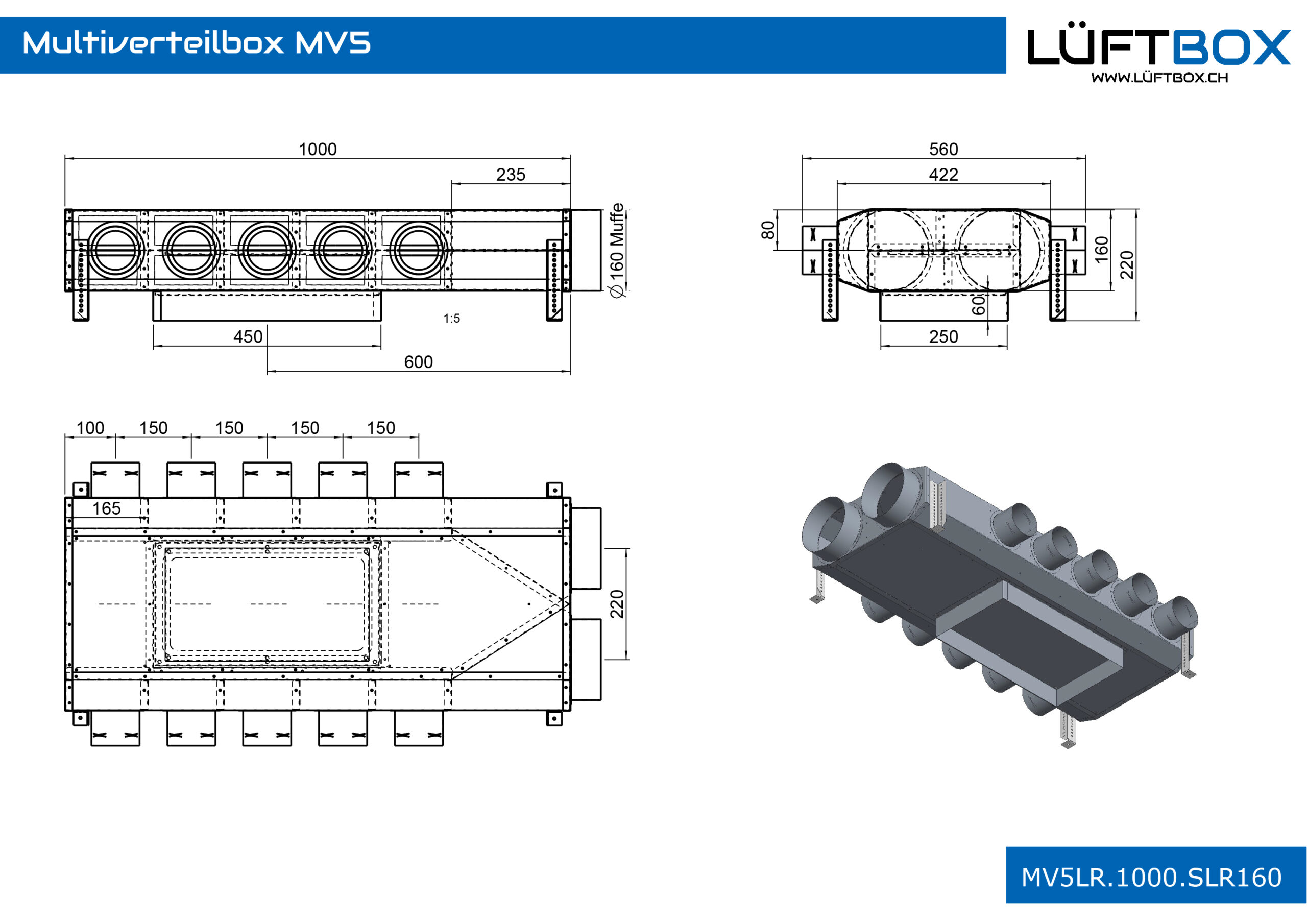

• Verteiler: 1000 × 420 × 160mm (L × B × H).
• Gesamthöhe: 220mm.
