Artikel-Nr.
RMV7LR.1300.SLR125
RMV7LR2.1377.SLR125 (2× Stutzen Ø 90mm hinten)

Weitere Informationen

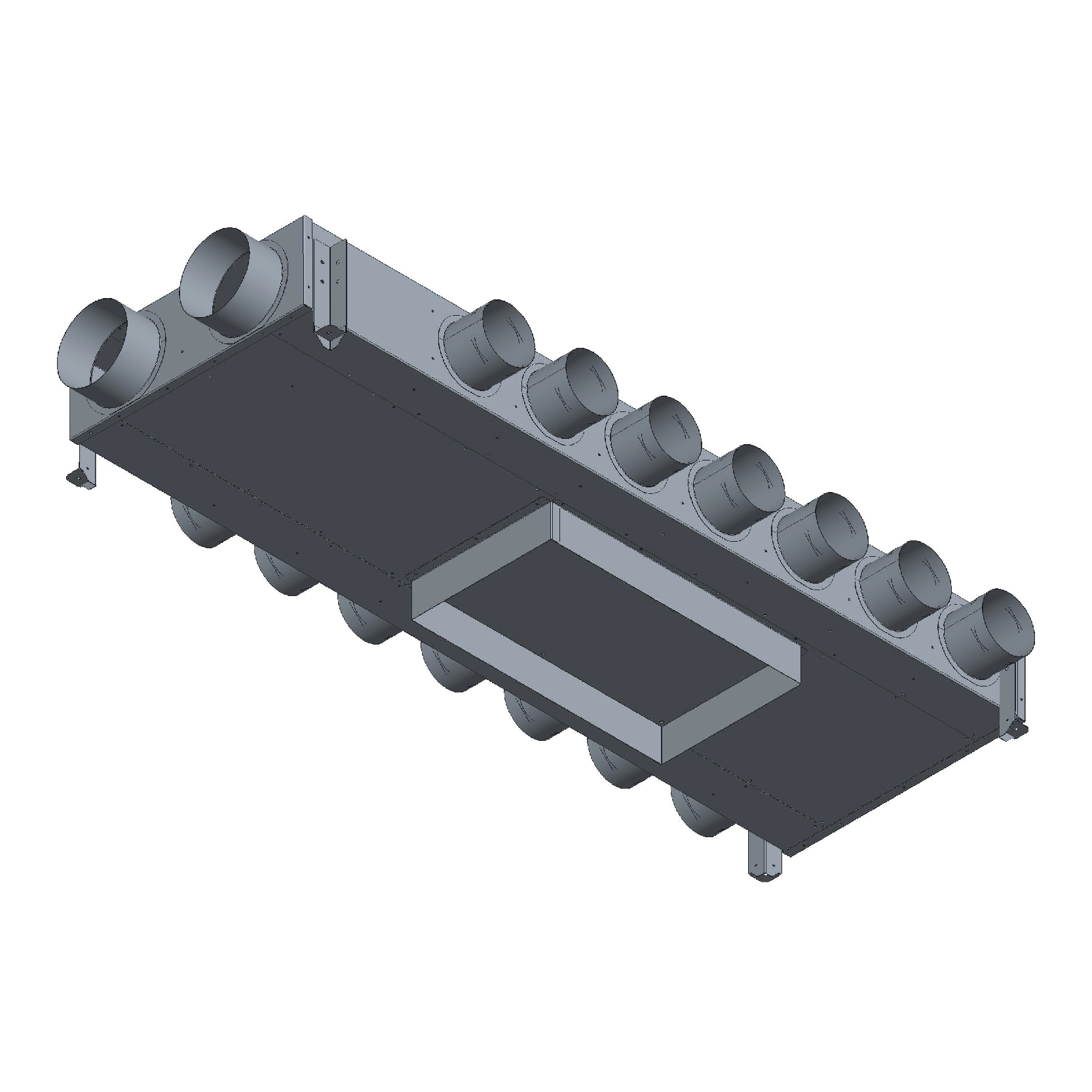

• Unterputz-Hauptverteiler links / rechts für Luftmengen gemäss Merkblatt SIA 382/5.
• Multiverteiler für Zu- und Abluft mit stirnseitigem Hauptanschluss Ø 125mm (Muffenmass).
• 14 Anschlussmöglichkeiten: 7× Stutzen Ø 90mm links, 7× Stutzen Ø 90mm rechts (optional +2× Stutzen Ø 90mm hinten).
• Revisionsöffnung: 450×250mm.
• Anschluss- und Revisionsöffnung sind gegen Verschmutzung verschlossen.
• 4 Stück Montagewinkel fest montiert.
• Die Revisionsabdeckung ist nicht enthalten.
• Verteiler: 1300 × 420 × 135mm (L × B × H).
• Gesamthöhe: 185mm.

Nützliche Links

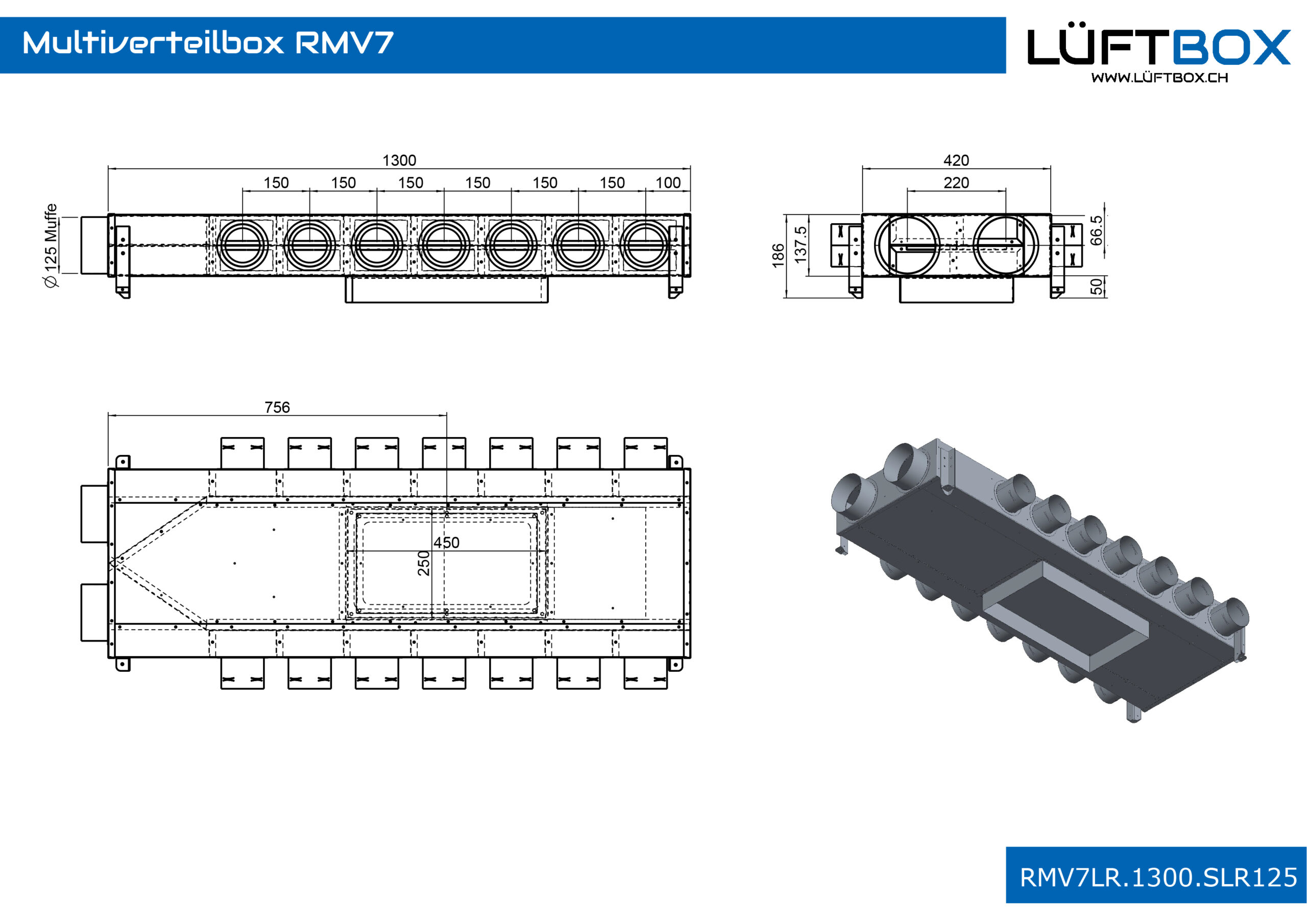

Technische Zeichnung (PDF)
